قیمت اتصالات استیل جوشی چقدر است؟

قیمت اتصالات استیل جوشی به چه فاکتور هایی بستگی دارد؟ آیا برای تهیه این نوع اتصالات به هزینه بالایی نیاز است؟

اتصالات استیل جوشی لوله ها و قطعات را با یک جوش متصل می کند تا از اتصال ضد نشتی و محکم اطمینان حاصل شود.

به دلیل پیوند دائمی و استحکام برتر، به طور گسترده در صنایعی مانند پتروشیمی، داروسازی، فرآوری مواد غذایی، خودروسازی و تصفیه خانه ها استفاده می شود. این مقاله انواع اتصالات استیل جوشی موجود، ویژگی های آنها و معیارهای انتخاب را بررسی می کند.

در مطالب قبلی در خصوص تفاوت استنلس استیل بگیر و استیل نگیر اطلاعاتی در اختیارتان قرار دادیم. در ادامه همراه ما باشید تا در خصوص مشخصات و قیمت اتصالات جوشی نکاتی را در اختیارتان قرار دهیم.

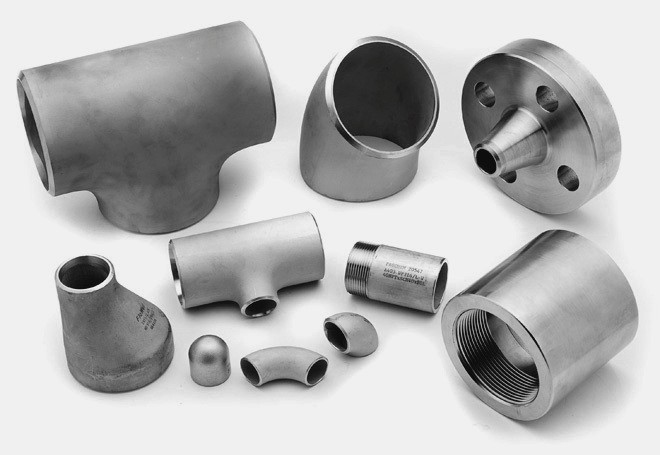

اتصالات استیل جوشی چیست؟

اتصالات استیل جوشی اتصالاتی هستند که برای جوش دادن به لوله های فولادی ضد زنگ یا فولاد کربنی برای اتصال اجزای یک سیستم لوله کشی طراحی شده اند.

اتصالات استیل جوشی اتصالات ایمن و ضد نشت و ساختار فلزی پیوسته را فراهم می کنند.

اتصالات جوش داده شده به مواد آب بندی اضافی نیاز ندارند، زیرا جوشکاری اتصال نشتی و پایدار را تضمین می کند.

اتصالات استیل جوشی بسته به کاربرد و الزامات طراحی می توانند پیکربندی های مختلفی داشته باشند. در برخی موارد، هر دو طرف اتصالات استیل جوشی قابل جوش هستند و امکان اتصال مستقیم جوشی به لوله‌های بدون رزوه را فراهم می‌کنند. همچنین اتصالات جوش داده شده با یک سر قابل جوش وجود دارد، در حالی که دیگری دارای اتصال دهنده دیگری است، مانند اتصال رزوه ای. آنها دارای یک انتهای قابل جوش هستند که می تواند از طریق جوش به لوله متصل شود، در حالی که انتهای رزوه ای امکان اتصال یک جزء دیگر را با استفاده از یک اتصال رزوه ای فراهم می کند. اتصالات جوش لب به لب و جوش سوکت انواع اصلی اتصالات استیل جوشی هستند.

قیمت اتصالات استیل جوشی

ارائه تخمین قیمت دقیق برای اتصالات استیل جوشی فولادی دشوار است زیرا هزینه آن به عوامل مختلفی بستگی دارد:

نوع اتصال: آرنج، سه راهی، کاهنده، کوپلینگ و غیره همه قیمت های متفاوتی دارند.

اندازه: اتصالات با قطر بزرگتر به طور طبیعی هزینه بیشتری دارند. قیمت ها معمولا بر اساس اندازه اسمی لوله (NPS) در اینچ ذکر می شوند.

جنس: نوع فولاد مورد استفاده (فولاد کربن، فولاد ضد زنگ و غیره) به طور قابل توجهی بر قیمت تأثیر می گذارد.

ضخامت دیوار: زمانبندی (ضخامت دیوار) بر قیمت گذاری تأثیر می گذارد. برنامه 40 یک استاندارد رایج است، اما برنامه های سنگین تر هزینه بیشتری دارند.

تعداد: خریدهای عمده اغلب تخفیف دارند.

با این حال، برای ارائه یک ایده کلی، در اینجا یک محدوده وجود دارد:

اتصالات کوچک و ساده فولاد کربنی (به عنوان مثال، زانویی) زیر 2 اینچ NPS ممکن است قیمت هر یک از 1 تا 5 دلار باشد.

اتصالات بزرگتر یا پیچیده تر در مواد درجه بالاتر مانند فولاد ضد زنگ می تواند صدها یا حتی هزاران دلار باشد.

در اینجا منابعی وجود دارد که ممکن است به شما کمک کند تخمین قیمت مشخص تری داشته باشید:

وب سایت های تامین صنعتی: بسیاری از وب سایت های عرضه صنعتی به شما امکان می دهند کاتالوگ های آنها را مرور کنید و قیمت انواع اتصالات، اندازه ها و مواد مختلف را مشاهده کنید.

تامین کنندگان فلزات: تامین کنندگان فلزات محلی می توانند بر اساس نیازهای خاص شما قیمت ها را ارائه دهند.

ابزارهای تخمین هزینه آنلاین: برخی از وب سایت ها ابزارهای آنلاینی را ارائه می دهند که به شما امکان می دهد الزامات مناسب خود را وارد کنید و تخمین قیمت تقریبی را دریافت کنید.

به یاد داشته باشید، اینها فقط تخمین هستند. بهترین راه برای به دست آوردن قیمت دقیق این است که با یک تامین کننده تماس بگیرید و برای اتصالات خاص مورد نیاز خود قیمت گذاری کنید.

اتصالات جوشی لب به لب

جوش لب به لب فرآیند جوشکاری دو قطر یکسان است که از انتها به انتها به هم وصل شده اند. ضخامت و قطر انتهای اتصالات و لوله باید یکسان باشد. انتهای اتصالات جوش لب به لب اریب هستند. شکل اریب بستگی به ضخامت دیواره لوله ای دارد که به آن وصل می شود. اریب دره ای ایجاد می کند که مهره جوش می تواند آن را پر کند تا جوش لب به لب را تشکیل دهد. انواع مختلفی از اتصالات جوش لب به لب وجود دارد، همانطور که در شکل 2 مشاهده می شود. هنگام انتخاب پروفیل جوش لب به لب مناسب برای یک کاربرد، عوامل زیر را در نظر بگیرید:

به کدها و استانداردهای صنعتی قابل اجرا مراجعه کنید. کدهایی مانند ASME B31.3 برای لوله‌ کشی فرآیند یا ASME B31.1 برای لوله‌ کشی برق، دستورالعمل‌ها و الزامات آماده‌سازی اتصال، از جمله پروفیل ‌های مورب پیشنهادی را ارائه می ‌کنند.

مواد و ضخامت دیواره اتصالات و لوله را در نظر بگیرید. لوله‌ها یا اتصالات با دیواره‌های ضخیم‌ تر ممکن است به زاویه‌ای بزرگ ‌تر یا مورب دوگانه نیاز داشته باشند تا از نفوذ و همجوشی مناسب اطمینان حاصل شود.

شرایط عملیاتی از جمله فشار، دما و خورندگی را ارزیابی کنید. فشار بالاتر یا کاربردهای حیاتی ممکن است به پروفیل شیب دار قوی تری مانند یک مخروط V دوتایی برای افزایش استحکام و یکپارچگی مفصل نیاز داشته باشد.

مواد اتصال معمولاً مشابه لوله ای است که به آن جوش داده شده است، اما همچنین می تواند موادی مانند آلیاژ نیکل، سوپر دوبلکس یا 6٪ مولیبدن (برای مقاومت در برابر دمای بالا یا سایر خواص تخصصی) باشد. استفاده از مواد یکسان، سازگاری، خواص مکانیکی ثابت را تضمین می کند و از مسائلی مانند خوردگی گالوانیکی یا انبساط دیفرانسیل که ممکن است هنگام اتصال مواد مختلف به یکدیگر ایجاد شود، جلوگیری می کند. به عنوان مثال، استفاده از مواد مختلف برای لوله و اتصالات به معنای ضرایب مختلف انبساط حرارتی است. هر دو ماده با سرعت‌های متفاوتی منبسط و منقبض می ‌شوند که در صورت عدم توجه در طراحی و نصب منجر به تمرکز تنش، یا نشت در اتصال می ‌شود.

اتصالات جوش لب به لب در کاربردهای دمای بالا و فشار بالا برای کنترل جریان محصولات هر زمان که مایعات یا گازها نیاز به انتقال در مسافت طولانی داشته باشند استفاده می شود. اتصالات جوش لب به لب تحت استانداردهای ASME B16.9 تعریف شده است. اتصالات سبک وزن مقاوم در برابر خوردگی از مشخصات MSS SP43 پیروی می کنند.

استاندارد ASME B16.9 دستورالعمل هایی را برای ابعاد، تحمل ها، مواد، آزمایش و علامت گذاری اتصالات جوش لب به لب ارائه می دهد که کیفیت و قابلیت تعویض را تضمین می کند.

MSS SP 43 اتصالات سبک وزن مقاوم در برابر خوردگی ساخته شده از فولاد ضد زنگ، ابعاد پوشش، مواد مورد نیاز و دستورالعمل های ساخت را مشخص می کند.

مزایای

اتصالات جوش لب به لب در محیط های سخت مقاوم و انعطاف پذیر هستند.

سطوح داخلی صاف و تغییرات تدریجی جهت جریان بدون درز را تضمین می کند و افت فشار را به حداقل می رساند.

اتصالات جوش لب به لب گزینه های مختلفی را در مقایسه با اتصالات رزوه ای ارائه می دهند (معیار انحنای اتصال که صافی تغییر جهت لوله را تعیین می کند). اتصالات جوش داده شده را می توان برای زوایای و انحناهای خاص تنظیم کرد و اجازه می دهد تغییرات صاف تری در جهت جریان ایجاد شود.

عمر مفید و مقاومت بالایی در برابر خوردگی و فرسایش دارند.

عیب

هزینه و پیچیدگی بالاتر به دلیل نیازهای جوشکاری

فرآیند نصب زمانبر

الزامات دقیق تناسب برای تراز مناسب

حساسیت به کیفیت جوش، نیاز به جوشکار ماهر

کاربرد

اتصالات جوش لب به لب برای اتصالات لوله ای استفاده می شود که تغییر یا مونتاژ نمی شوند، مانند سیستم های لوله کشی راه دور و زیرزمینی.

تصفیه خانه های فاضلاب: خطوط لوله با اتصالات جوش لب به لب به طور ایمن جریان زباله های انسانی را در کارخانه های صنعتی مدیریت می کند.

تولید الکل: اتصالات جوش لب به لب اتصال مطمئن و قابل اعتمادی را در حمل و نقل محصولات الکلی از مراکز تولید به مراکز توزیع و در نهایت مصرف کنندگان فراهم می کند.

کارخانه های شیمیایی: اتصالات جوش لب به لب خطر نشت، نشت و حوادث را به حداقل می رساند و از محیط زیست در کارخانه های شیمیایی که ترکیبات بالقوه خطرناک تولید می کنند محافظت می کند.

اتصالات جوش سوکت

اتصالات جوش سوکت در قسمت بیرونی لوله ای که به آن جوش می شود قرار می گیرد. اتصالات سوکت دارای یک فرورفتگی هستند که انتهای لوله در آن وارد می شود و سپس با جوش فیله لوله به اتصالات متصل می شوند و یک اتصال قوی و مقاوم در برابر نشتی ایجاد می کنند. اتصالات سوکت معمولاً در قطر لوله های کوچک (تا 4 اینچ یا 10.1 سانتی متر) استفاده می شود. آنها معمولاً از فولاد کربنی آهنگری یا فولاد ضد زنگ ساخته می شوند. این اتصالات مطابق با استانداردهای ASTM A234 یا ASME B16.11 تولید می شوند.

ASTM A234 الزامات اتصالات جوشکاری سوکتی از کربن فرفورژه و فولاد آلیاژی را مشخص می‌کند و اطمینان می‌دهد که خواص مواد، ابعاد و فرآیندهای ساخت آنها مطابق با استانداردهای صنعت است.

ASME B16.11 ابعاد، رتبه‌بندی‌ها، مواد و الزامات آزمایشی را برای اتصالات جوشی و رزوه‌ای جعلی تعیین می‌ کند و از قابلیت تعویض، یکپارچگی ساختاری و عملکرد ایمن آنها در سیستم‌های لوله‌کشی اطمینان می ‌دهد.

مزایای

نصب آسان و هزینه ساخت پایین به دلیل اینکه انتهای لوله اریب نیست.

سوکت ها امکان تراز آسان لوله ها را برای جوشکاری فراهم می کنند.

جمع و جور در مقایسه با اتصالات فلنجی

فلز جوش به دلیل طراحی سوکت به داخل سوراخ لوله جریان نمی یابد

عیب

جوش سوکت به حدود 4.2 میلی متر (1/6 اینچ) فاصله بین لوله و شانه سوکت نیاز دارد تا امکان انبساط حرارتی فراهم شود. این شکاف می تواند تنشی که باعث ایجاد ترک در جوش فیله (جوشی که اتصالات را به لوله می پیوندد) اتصالات را افزایش دهد.

جوش سوکت ممکن است برای سرویس سیال خورنده به دلیل خوردگی شکاف مناسب نباشد. شکاف در اتصالات جوش سوکت به شکاف یا شکاف کوچک بین سوکت و لوله یا لوله وارد شده اشاره دارد. این شکاف می تواند محیطی را ایجاد کند که در معرض خوردگی شکافی به ویژه در حضور سیالات خورنده باشد.

کاربرد

اتصالات جوش سوکت به اندازه نصف اتصالات جوش لب به لب استحکام دارند. از این رو، آنها برای خطوط لوله کوچک با قطر استفاده می شوند. آنها در خطوط لوله برای انتقال مواد قابل اشتعال، سمی یا گران قیمت با نشتی صفر استفاده می شوند و معمولاً در سیستم های لوله کشی و کاربردهای صنعتی در مقیاس کوچک استفاده می شوند.

انتخاب بین اتصالات جوش لب به لب و جوش سوکت

در حالی که در کاربردهای اتصالات جوش سوکت و جوش لب به لب همپوشانی وجود دارد، آنها بر اساس نیازهای خاص سیستم های لوله کشی، مانند اندازه لوله، قابلیت مدیریت فشار و نیازهای نصب، کاربردهای متفاوتی دارند.

اندازه لوله و درجه فشار: اتصالات جوش لب به لب برای اندازه های بزرگتر و فشار بیشتر، اتصالات جوش سوکت برای اندازه های کوچکتر و سیستم های فشار کمتر.

الزامات جوشکاری: اتصالات جوش لب به لب به جوشکار ماهر و تجهیزات تخصصی نیاز دارند، در حالی که اتصالات جوش سوکتی با تخصص کمتر جوشکاری آسان‌تر نصب می‌شوند.

محدودیت‌های فضا را ارزیابی کنید: اتصالات جوش سوکت طراحی فشرده‌تری دارند و برای کاربردهای فضای محدود مناسب هستند.

یکپارچگی اتصال: اتصالات جوش لب به لب به دلیل جوشکاری با نفوذ کامل عموماً یکپارچگی مفصل بالاتری را ارائه می دهند.

هزینه: هزینه اتصالات و هزینه های نیروی کار مرتبط برای نصب را ارزیابی کنید، زیرا اتصالات جوش لب به لب ممکن است به نیروی کار و تجهیزات تخصصی بیشتری نیاز داشته باشند.

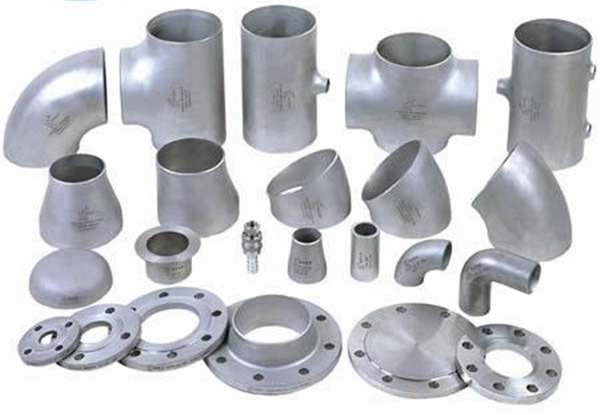

توجه: اتصالات جوشی در اشکال مختلف از جمله زانویی، سه راهی، کاهنده و کلاهک موجود است.

زانوها مسیر خط لوله را تغییر می دهند.

کاهنده ها اندازه سوراخ لوله را افزایش یا کاهش می دهند.

صلیب ها یا سه راهی ها جریان سیال را در جهات مختلف تقسیم می کنند.

درپوش برای بستن خط لوله استفاده می شود.

سوالات متداول

چگونه می توانم اندازه مناسب اتصالات جوشی را برای سیستم لوله کشی خود انتخاب کنم؟

اتصالات جوش داده شده را بر اساس اندازه اسمی لوله (NPS) یا قطر خارجی (OD) لوله های خود، با در نظر گرفتن الزامات و استانداردهای سیستم، انتخاب کنید.

آیا اتصالات جوش داده شده قابل جداسازی و استفاده مجدد هستند؟

اتصالات جوش داده شده معمولاً برای جداسازی آسان طراحی نشده اند. در نظر گرفته شده است که آنها به طور دائم در جای خود باقی بمانند و تغییرات ممکن است نیاز به برش و جوش مجدد داشته باشد.

برخی از صنایع رایج که در آن اتصالات جوشی استفاده می شود چیست؟

اتصالات جوشی به طور گسترده در صنایعی مانند نفت و گاز، پتروشیمی، فرآوری شیمیایی، تولید برق و تصفیه آب استفاده می شود

برای اطلاع دقیق از قیمت اتصالات استیل جوشی با کارشناسان ما با شماره 02166395656 تماس بگیرید.
