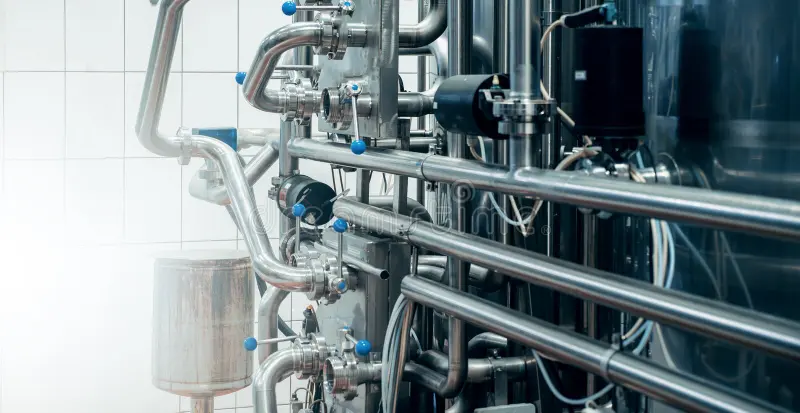

در صنعت فرآوری مواد غذایی و آشامیدنی، یکپارچگی سیستم‌های لوله کشی بسیار مهم است. چه در حال انتقال شیر، آبجو، سس یا بخار تمیز باشید، اتصالات و رابط‌ها در خطوط لوله بهداشتی باید بهداشت، مقاومت در برابر فشار و عملکرد بدون نشتی را تضمین کنند. با این حال، نصب ضعیف – یا حتی نظارت جزئی – می‌تواند منجر به مشکلات پرهزینه‌ای از جمله آلودگی، از بین رفتن محصول و خرابی تجهیزات شود.
همانطور که می دانید مجموعه استیل ربیعی ارائه دهنده برترین انواع اتصالات صنایع غذایی با مناسب ترین قیمت ها می باشد.
مشکلات رایج در نصب اتصالات صنایع غذایی
این مقاله رایج ترین مسائلی را که در طول نصب اتصالات و رابط‌های درجه مواد غذایی با آن مواجه می‌شویم، شرح می‌دهد و راه‌حل‌های روشنی را بر اساس بهترین شیوه‌های صنعت ارائه می دهد.
مشکل ۱: انتخاب نامناسب نوع رابط
انتخاب نوع اتصال اشتباه – چه رزوه‌دار، جوشی، گیره‌ای (Tri Clamp) یا فشاری – می‌تواند منجر به سازگاری ضعیف با سیستم، چالش‌های نگهداری یا خرابی‌های بهداشتی شود.
چرا این اتفاق می‌افتد:
- عدم درک شرایط فرآیند (دما، فشار، سرعت جریان)
- تکیه بیش از حد به قیمت به جای عملکرد
- عدم در نظر گرفتن الزامات تمیزکاری (سازگاری CIP/SIP
راه حل:
اتصالات را با فرآیند مطابقت دهید. به عنوان مثال، برای سیستم‌هایی که نیاز به جداسازی و تمیزکاری مکرر دارند، از کانکتورهای Tri Clamp استفاده کنید. در سیستم‌های دائمی و تحت فشار بالا، از اتصالات جوشی اوربیتال استفاده کنید.
با استانداردهای طراحی بهداشتی مانند 3 A Sanitary، EHEDG یا FDA مشورت کنید.
با یک مهندس فرآیند یا تامین‌کننده واجد شرایط که محصول مورد استفاده و شرایط عملیاتی را درک می‌کند، همکاری کنید.
مشکل ۲: دسترسی ناکافی به تمیزکاری یا پایه های بی حرکت
مشکل ۲: دسترسی ناکافی به تمیزکاری یا پایه های بی حرکتبرخی از نصب‌ها «پایه‌های بی حرکت» را به جا می گذارند – بخش‌هایی از لوله یا اتصالات که محصول می‌تواند در آنها راکد بماند. این مناطق رشد میکروبی و آلودگی متقاطع را افزایش می‌دهند.
چرا این اتفاق می‌افتد:
- جهت نادرست سه راهی‌ها یا زانویی‌ها
- استفاده از اتصالات با گوشه‌های تیز یا زاویه‌های غیرقابل تخلیه
- نادیده گرفتن الزامات شیب بهداشتی
راه حل:
- طراحی و نصب با طرح‌بندی‌های خود تخلیه و حداقل طول پایه‌های مرده، مطابق با استانداردهای ASME BPE و 3 A.
- همیشه از قانون پایه مرده 1:3 پیروی کنید – طول هر اتصال شاخه‌ای نباید از سه برابر قطر آن بیشتر باشد.
- به جای اتصالات تیز یا غیربهداشتی، از زانویی‌های شعاعی و سه راهی‌های بهداشتی استفاده کنید.
مشکل 3: گشتاور نادرست یا سفت کردن بیش از حد
سفت کردن بیش از حد اتصالات گیره‌ای یا اتصالات رزوه‌دار می‌تواند واشرها یا اتصالات را تغییر شکل دهد و باعث نشت، بیرون زدگی واشر یا خستگی طولانی مدت شود.
چرا این اتفاق می‌افتد:
- سفت کردن دستی بدون کنترل گشتاور
- استفاده از ابزار یا روش‌های نامناس
- ناآگاهی از مشخصات گشتاور توصیه شده
راه حل:
از آچارهای گشتاور یا ابزار دستی کالیبره شده طبق مشخصات سازنده استفاده کنید.
دستورالعمل‌های گشتاور را برای واشرهای گیره‌ای دنبال کنید، که بسته به جنس واشر (EPDM، PTFE، سیلیکون) و اندازه لوله متفاوت است.
کارکنان را در مورد توالی‌های صحیح سفت کردن آموزش دهید – به خصوص برای فلنج‌های چند پیچ.
مشکل ۴: مشکلات سازگاری واشر
استفاده از جنس واشر نامناسب می‌تواند باعث تورم، تخریب یا واکنش‌های شیمیایی با محصول شود – که منجر به آلودگی یا نشتی می‌شود
چرا این اتفاق می‌افتد:
- عدم تطابق بین جنس واشر و محصول (سیالات اسیدی، قلیایی یا روغنی)
- مقاومت ضعیف در برابر دما یا فشار
- عدم بررسی انطباق با استانداردهای FDA یا مواد غذایی
راه حل:
واشرهایی را انتخاب کنید که با محیط فرآیند سازگار باشند – به عنوان مثال، EPDM برای آب و محلول‌های ملایم، PTFE برای مواد شیمیایی خورنده یا حرارت بالا، سیلیکون برای چرخه دما.
مطمئن شوید که واشر با استانداردهای FDA مطابقت دارد و برای سیستم‌های CIP/SIP مناسب است.
یک نمودار سازگاری واشر را برای نصاب‌ها در دسترس داشته باشید.
مشکل ۵: عدم تراز لوله ها و اتصالات
تراز نامناسب لوله‌ها هنگام نصب اتصالات منجر به فشار بر اتصالات، نشت یا حتی ترک در طول زمان می‌شود.
چرا این اتفاق می‌افتد:
- برنامه‌ریزی ضعیف طرح‌بندی
- کمبود پشتیبانی در حین نصب
- سفت کردن سریع یا ناهموار گیره‌ها یا پیچ‌ها
راه حل:
- در حین مونتاژ از ابزار و جیگ‌های تراز لوله استفاده کنید.
- برای جلوگیری از فشار روی اتصالات، تکیه‌گاه‌های لوله و آویزهای مناسب فراهم کنید.
- قبل از سفت کردن، تمام اتصالات را بررسی کنید تا از تمیز بودن سطوح جفت شده و هم‌ترازی آنها اطمینان حاصل کنید.
مشکل ۶: استفاده از مواد غیربهداشتی یا ناسازگار
در برخی از تاسیسات، اتصالات صنعتی استاندارد (که برای استفاده بهداشتی طراحی نشده‌اند) در مناطق فرآوری مواد غذایی استفاده می‌شوند که منجر به خطرات آلودگی می شود.
چرا این اتفاق می‌افتد:
- کاهش هزینه
- خطای تأمین‌کننده یا بی‌تجربگی نصاب
- ترکیب قطعات در حین تعمیرات
راه حل:
فقط از قطعات بهداشتی دارای گواهینامه، ترجیحاً ساخته شده از فولاد ضد زنگ 316L یا معادل آن، با سطوح صیقلی و بدون شکاف استفاده کنید.
گواهینامه‌های مواد و اسناد تأمین‌کننده (مثلاً گواهی‌های مواد 3.1) را تأیید کنید
اتصالات درجه مواد غذایی را در حین نگهداری و جابجایی با رنگ یا علامت‌گذاری واضح مشخص کنید.
مشکل 7: عدم نگهداری پیشگیرانه
حتی اتصالات نصب شده به درستی نیز در صورت عدم نگهداری ممکن است خراب شوند. واشرها فرسوده می‌شوند، گیره‌ها شل می‌شوند و به مرور زمان مواد زائد جمع می‌شوند.
چرا این اتفاق می‌افتد:
- بدون برنامه نگهدار
- روال‌های بازرسی ناکافی
- مستندسازی ضعیف از طول عمر قطعات
راه حل:
- یک برنامه نگهداری پیشگیرانه با بازرسی‌های منظم اجرا کنید.
- واشر و درزگیرها را بر اساس ساعات سرویس یا چرخه‌های تمیزکاری تعویض کنید.
- تاریخ نصب و گزارش‌های سرویس را برای هر اتصال یا کانکتور ثبت کنید.
نکات پایانی
نصب اتصالات و رابط‌های بهداشتی در صنایع غذایی فقط یک کار مکانیکی نیست – بلکه نکته‌ای حیاتی در تضمین ایمنی محصول، کارایی فرآیند و رعایت مقررات است. خطاهای کوچک نصب می‌تواند به خطرات آلودگی، خرابی‌های برنامه‌ریزی نشده یا خرابی سیستم تبدیل شود.
با درک و رسیدگی پیشگیرانه به رایج‌ترین اشتباهات نصب – عدم تراز، عدم تطابق مواد، طراحی ضعیف تمیزکاری یا سفت کردن بیش از حد – می‌توانید از فرآیند تولید خود محافظت کنید و اطمینان حاصل کنید که تأسیسات شما بالاترین استانداردها را رعایت می کند.
اگر در حال طراحی یک خط تولید جدید مواد غذایی یا ارتقاء سیستم‌های قدیمی هستید، تهیه یک چک لیست یا روش اجرایی استاندارد (SOP) برای نصب اتصالات و رابط‌ها را در نظر بگیرید. من می‌توانم به شما در ساخت یکی متناسب با تأسیساتتان کمک کنم. فقط کافیست کلمه را بگویید.
