اتصالات استیل جوشی

همانطور که می دانید اتصالات جوشی به دو شکل اتصالات جوشی فولادی و اتصالات جوشی استیل تولید می شوند.

این نوع اتصالات در صنایع آب، گاز، بخار، هوا و صنایع مختلف دیگر مورد استفاده قرار می گیرند.

در هنگام انتخاب نوع اتصالات لازم است تا به نوع فشار کارکرد خطوط و همچنین نوع سیال و ضخامت لوله خطوط توجه کرد. اتصالات جوشی به دو نوع درزدار و مانیسمان دسته بندی می شوند.

انواع اتصالات جوشی

• اتصالات جوشی فولادی
• اتصالات جوشی مانیسمان
• اتصالات جوشی استیل
• اتصالات جوشی درزدار
• اتصالات جوشی فشار قوی

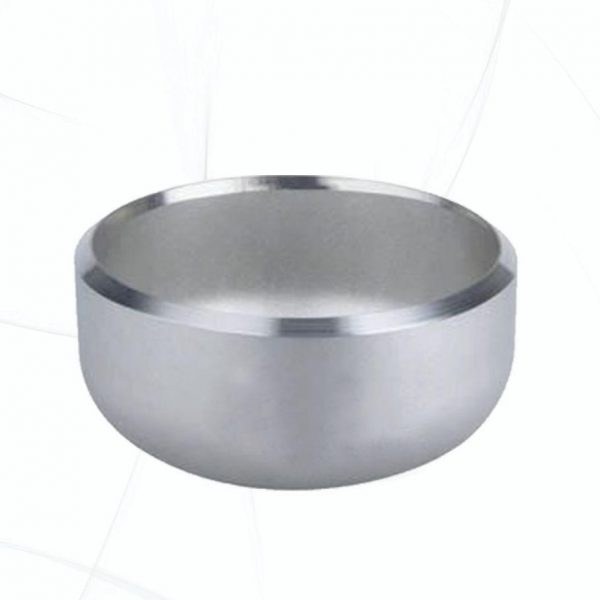

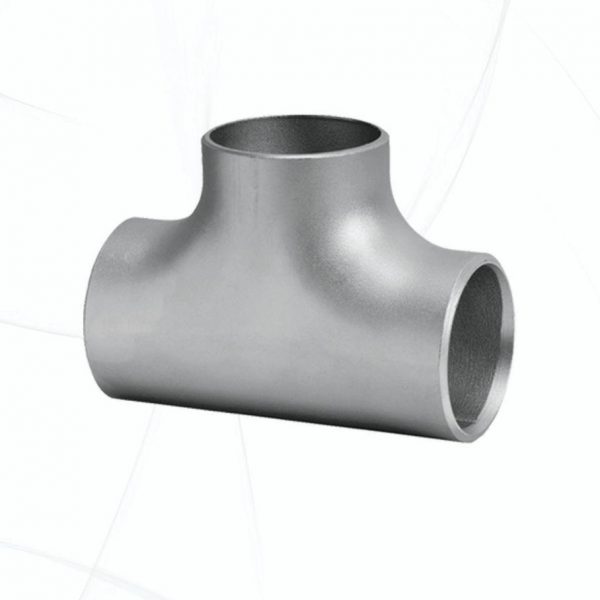

ساختار این نوع اتصالات به چه مدل هایی دسته بندی می شود؟ زانو جوشی ، سه راه جوشی ، کپ جوشی، بوشن جوشی، تبدیل جوشی، نیپل جوشی، چهارراهی جوشی، سردنده جوشی، تردولت جوشی، سوکولت جوشی.

اتصالات جوش داده شده بسیار آسان تر از اتصالاتی که پیچی هستند تعمیر می شوند.

این نوع اتصالات را به راحتی می توان در محل تعمیر کرد. اما در سیستم های پیچ داده شده لازم است تا کل تجهیزات باز شود و تعمیر گردد سپس دوباره نصب شود.

وقتی صحبت از عایق کاری لوله ها یا عایق بندی یک سیستم جوش داده شده شود، می توان یکی دیگر از مزیت های این نوع اتصالات را مورد بررسی قرار داد چرا که عایق کنندگی بسیار بالایی نیز دارند.

یکی دیگر از مزایای لوله های جوش داده شده زمانی است که لوله ها باید در کنار هم قرار گیرند. این کار بسیار آسان تر و کم هزینه تر از سایر انواع اتصالات می باشد.

این نوع اتصالات به جای استفاده از اتصالات پیچ دار، مزایای بسیاری دارد.

یکی دیگر از مهم ترین مزیت های اتصالات جوشی این است که دیگر در آن ها خبری از تجهیزات اضافی برای وصل کردن قسمت های مختلف نیست.

خرید اتصالات استیل جوشی

اتصالات استیل جوشی اجزای ضروری برای ایجاد اتصالات ایمن و قابل اعتماد در سیستم های لوله در صنایع مختلف هستند. در اینجا یک راهنمای برای کمک به شما در مسیر خرید وجود دارد:

• 1. شناسایی نیازهای خود:

کاربرد: چه سیالی توسط لوله ها (آب، گاز، نفت و غیره) حمل می شود؟ این بر درجه مواد و درجه فشار مورد نیاز برای اتصالات تأثیر می گذارد.

اندازه و زمانبندی لوله: اندازه اتصالات (قطر) را با لوله های خود مطابقت دهید و برنامه لوله (ضخامت دیوار) را در نظر بگیرید. برنامه های استاندارد 40S و 80S هستند، با کاربرد های بالاتر برای کاربردهای فشار بالاتر استفاده می شود.

نوع اتصالات: نوع اتصالات مورد نیاز برای اتصال لوله مورد نظر خود را تعیین کنید. انواع متداول عبارتند از: زانویی (تغییر جهت)، سه راهی (ایجاد انشعاب)، کاهنده (تغییر قطر لوله)، درپوش (بستن انتهای لوله)، و فلنج (اتصالات پیچ و مهره ای).

• 2. انتخاب مواد:

درجه استیل: رایج ترین انتخاب ها عبارتند از:

استیل کربنی: مقرون به صرفه و همه کاره برای کاربردهای فشار کم تا متوسط. گریدهایی مانند A350 LF2 اغلب استفاده می شوند.

استیل ضد زنگ: مقاومت در برابر خوردگی عالی را برای محیط‌های سخت ارائه می‌دهد. نمرات رایج شامل 304 و 316 است.

مشخصات مواد: اطمینان حاصل کنید که اتصالات با استانداردهای مربوطه مانند ASTM (انجمن تست و مواد آمریکا) یا ASME (انجمن مهندسین مکانیک آمریکا) بر اساس درخواست شما مطابقت دارند.

• 3. ملاحظات کیفیت:

فرآیند ساخت: اتصالات آهنگری معمولاً قوی تر و قابل اعتمادتر از اتصالات ریخته گری هستند، به ویژه برای کاربردهای حیاتی.

گواهینامه ها: به دنبال اتصالات دارای گواهینامه های آژانس های معتبر مانند American Petroleum Institute (API) برای صنایع خاص باشید.

بازرسی ها: تامین کنندگان معتبر باید گزارش های بازرسی یا گواهی های کارخانه را ارائه دهند که ویژگی های مواد و رعایت استانداردها را تأیید کند.

• 4. سایر عوامل مهم

رتبه بندی فشار: اتصالاتی را انتخاب کنید که دارای درجه فشاری بیش از حداکثر فشاری است که سیستم شما تجربه می کند.

درجه بندی دما: اتصالات مناسب برای محدوده دمای عملیاتی سیستم خود را انتخاب کنید.

نوع انتهایی: برای سازگاری با فرآیند جوشکاری خود، نوع انتهای لوله را در نظر بگیرید.

مقدار: خرید به صورت عمده می تواند باعث صرفه جویی در هزینه پروژه های بزرگ شود، اما از امکانات ذخیره سازی مناسب اطمینان حاصل می کند

نکات:

با یک متخصص لوله کشی مشورت کنید: اگر در مورد هر جنبه ای از انتخاب اتصالات استیلی جوشی مطمئن نیستید، از یک متخصص واجد شرایط راهنمایی بخواهید.

درخواست قیمت از چندین تامین کننده: قیمت و پیشنهادات محصول را از فروشندگان مختلف مقایسه کنید تا بهترین مناسب را برای نیازهای خود بیابید.

Lead Time را در نظر بگیرید: زمان تولید و تحویل را در نظر بگیرید، به ویژه برای سفارشات سفارشی.

انواع متداول متریال اتصالات جوشی

اتصالات جوشی مانند اتصالات جوش سوکتی در انواع مختلفی مانند زانویی جوشی، سه راهی، خروجی ها (اولت ها)، کاهنده ها و کلاهک ها موجود است. اینها جزو پرکاربردترین اتصالات جوشی هستند و بر اساس برنامه زمانبندی لوله و اتصالات لوله مشخص می شوند.

جنس بدنه

اتصالات جوشی از مواد مختلف بدنه از جمله آلیاژی، ضد زنگ و استیل کربنی ساخته می شوند. آنها معمولاً با استفاده از لوله های جوش داده شده یا بدون درز به عنوان ماده اولیه تولید می شوند. فرآیند تولید شامل آهنگری و استفاده از فرآیندهای متعدد برای دستیابی به شکل دلخواه اتصالات مانند سه راهی و زانویی و غیره است.

اتصالات جوشی استیل ضد زنگ معمولا در ضخامت نازک

مشابه لوله‌های معمولی، اتصالات جوشی در کاربرد های مختلف، از جدول 10 تا جدول 160 در دسترس هستند. اتصالات جدول 10 نیز بیشتر در اتصالات استیل ضد زنگ یافت می شوند.

اتصالات جوشی استیل کربن

اتصالات جوشی استیل کربنی معمولاً از مواد بدنه در ASTM A234 WPB (معمولاً) و WPC، MSS-SP-75 WPHY ساخته می شوند. ضخامت معمولاً مطابق با کاربرد 40 اتصالات لوله استیل، STD یا 80 است. کلاس فشار می تواند از psi 1500، 2500 psi، 3000 psi، 6000 psi تا 9000 psi باشد.

اتصالات جوشی استیل آلیاژی

اتصالات جوشی استیل آلیاژی معمولاً از موادی مانند ASTM A234 WP1، WP5، WP9، WP11، WP22، WP91 و غیره ساخته می شوند.

طبقه بندی بر اساس ابعاد

ابعاد اتصالات لوله جوشی بر اساس استاندارد ابعاد لوله ANSI B36.10 و B36.19 می باشد.

محدوده قطر: 1، 2، 3، 4، 6، 8 اینچ و تا 36 اینچ

محدوده ضخامت: برنامه 10، برنامه 40، برنامه 80، XS، XXS و SCH 160

در مورد ابعاد اتصالات اتصالات جوشی، این شامل قطر بر حسب NPS و ضخامت در برنامه است.

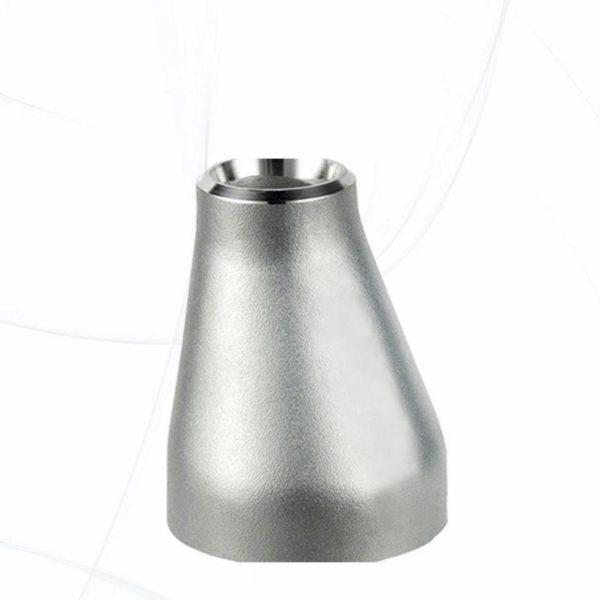

کاهنده های متحدالمرکز، کاهنده های خارج از مرکز، زانوهای شعاع بلند و سه راهی ها معمولاً در پروژه های ساختمانی استفاده می شوند زیرا نقش مهمی در انشعاب، تغییر جهت جریان یا اتصال مکانیکی تجهیزات به سیستم دارند. اتصالات جوشی در اندازه های اسمی لوله فروخته می شود که با برنامه لوله مشخص شده تعیین می شود

اتصالات جوشی چگونه ساخته می شود

این نوع اتصالات لوله معمولاً با استفاده از فرآیندی به نام شکل دهی گرم ساخته می شود. این فرآیند شامل خم کردن لوله و سپس شکل دادن آن به شکل مورد نظر است. ماده اولیه این اتصالات لوله ای است که ابتدا به طول مورد نیاز بریده می شود. سپس حرارت داده می شود و با استفاده از قالب ها به شکل های خاصی در می آید. علاوه بر این، عملیات حرارتی برای دستیابی به خواص مکانیکی مورد نظر و حذف هرگونه تنش پسماند انجام می شود.

مزایای اتصالات جوشی

• اتصال جوش داده شده اتصال قوی تر و ایمن تر را تضمین می کند.
• ساختار پیوسته فلز به استحکام کلی سیستم لوله کشی می افزاید.
• هنگامی که اتصالات جوشی با برنامه های لوله مناسب مطابقت داده شود، جریان بدون درز را در داخل لوله فراهم می کند.
• آنها با استفاده از شعاع بلند، شعاع کوتاه یا زانوهای 3R انعطاف پذیری شعاع های مختلف چرخش را ارائه می دهند.
• اتصالات جوشی معمولاً در مقایسه با اتصالات جوش سوکتی یا رزوه ای مقرون به صرفه تر هستند.
• این اتصالات در جدول 10 موجود است و گزینه دیوار نازک تری را ارائه می دهد.
• اتصالات جوشی معمولاً در پیکربندی های جدول 10 و جدول 40 استفاده می شود.

اتصالات جوشی دارای انتهای اریب شده هستند

تمام اتصالات جوشی دارای انتهای اریب مطابق با استانداردهای ASME B16.25 هستند. این امکان نفوذ کامل را بدون نیاز به آماده سازی اضافی فراهم می کند.

این نوع اتصالات معمولاً با استیل ضد زنگ، استیل کربنی، استیل آلیاژی، آلومینیوم، نیکل و مواد با عملکرد بالا استفاده می شود

عملکرد اتصالات لوله جوشی

اتصالات لوله جوشی اجزای ضروری برای اتصال لوله های استیل ضد زنگ و استیل کربن هستند. آنها امکان مونتاژ لوله ها، شیرها و تجهیزات را روی سیستم لوله کشی فراهم می کنند. اتصالات جوشی علاوه بر تکمیل فلنج های لوله در هر سیستم لوله کشی، این امکان را نیز فراهم می کند:

• تغییر جهت جریان در یک سیستم لوله کشی
• اتصال یا اتصال تجهیزات و لوله ها
• ایجاد دسترسی، انشعاب و برخاست برای تجهیزات کمکی.

یک مثال از این امر می تواند استفاده از اتصالات لوله جوشی، مانند یک کاهنده متحدالمرکز، برای کاهش اندازه لوله باشد. این اتصالات سپس به فلنج گردن جوش جوش داده می شود و به تجهیزات متصل می شود.

انواع اتصالات استیل جوشی

علیرغم اینکه جوشکاری یکی از پرکاربردترین فرآیندهای ساخت در بریتانیا و دیگر کشور ها است، یک کار پیچیده است که نیازمند دقت در جزئیات و صبر زیاد است. پیچیدگی این کار ساخت فولاد به تکنیک ها و روش هایی خلاصه می شود که جوشکاران کد گذاری شده باید به طور ویژه در آنها آموزش ببینند تا کار خود را به درستی انجام دهند. آنها همچنین باید دانش تخصصی در مورد انواع اتصالات جوشی که معمولاً مورد استفاده قرار می گیرند، داشته باشند.

اتصال جوش چیست؟

اگر مطمئن نیستید که اتصال جوش چیست، نگران نباشید، شما تنها نیستید.

در حالی که فرآیند عمومی جوشکاری فلز برای بسیاری آشناست، وظایف خاص درگیر کمتر شناخته شده است. این کار ساخت فولاد شامل حرارت دادن دو یا چند قطعه فلز یا پلاستیک برای اتصال آنها به یکدیگر است. اتصال جوش خاص نقطه یا لبه ای است که در آن رخ می دهد.

بسته به ماشین آلات جوشکاری مورد استفاده و هدف محصول نهایی، می توان از یکی از پنج اتصال رایج استفاده کرد.

جوشکار سیار تیر فولادی جوش

5 نوع متداول اتصالات جوش

سازندگان فولاد سازه شما در مورد ایمن ترین و قوی ترین روش جوشکاری تصمیم خواهند گرفت. قبل از جوشکاری فولاد نرم، این مجموعه اطمینان حاصل می کند که ما کار انجام شده را به درستی ارزیابی کرده ایم و یکی از اتصالات جوش زیر را بسته به نیروهای منحصر به فرد هر برنامه انتخاب کرده ایم.

جوش مفصل لبه به لبه

جوش اتصال لبه به لبه همچنین به عنوان شیار مربع شناخته می شود، نامی که به سادگی ظاهر اتصال را خلاصه می کند. معمولاً به عنوان یکی از محبوب‌ترین روش‌های اتصال دو فلز به یکدیگر استفاده می‌شود، جوش اتصال لبه به لبه شامل داشتن دو قطعه صاف در یک طرح موازی کنار هم است. تسلط نسبتاً آسان در مقایسه با سایر اتصالات موجود در این لیست، برخی از سبک‌های جوشکاری که در ارتباط با این مورد استفاده می‌شوند عبارتند از جوش‌های لبه به لبه شیار مخروطی و شیار مربعی.

جوش مفصل TEE

همانطور که از نام آن پیداست، جوش اتصال سه راهی زمانی استفاده می شود که دو فلز با زاویه 90 درجه به یکدیگر برخورد کنند تا لبه ها در مرکز یک جزء به هم برسند و شکل T را تشکیل دهند. این به طور گسترده ای یک نوع جوش فیله در نظر گرفته می شود، به این معنی که جوش شامل اتصال دو قطعه فلز به یکدیگر در یک زاویه است. همچنین هر زمان که یک لوله یا لوله بر روی صفحه پایه جوش داده می شود، جوش مشترک سه راهی ساخته می شود که یک درخواست معمول برای جوشکارهای کدگذاری شده است.

جوش اتصال گوشه ای

به ویژه در صنعت ورق فلز، جوش های اتصال گوشه ای معمولاً در لبه بیرونی فلزات استفاده می شود و جوشی را ایجاد می کند که در زوایای قائم به هم می رسد و در نهایت شکل “L” را تشکیل می دهد. اگر از فولاد شما برای ساخت قاب های جعبه یا مقاطع جعبه استفاده می شود، احتمالاً جوشکاری گوشه ای گزینه ای است که سازندگان فولاد شما انتخاب می کنند.

جوش مشترک لبه

اغلب زمانی استفاده می شود که دو فلز با ضخامت های مختلف نیاز به اتصال به یکدیگر دارند، یک جوش مشترک لبه ای زمانی تشکیل می شود که دو یا چند ماده روی هم قرار گیرند. چند گزینه دیگر برای شرکت‌های تولید فولاد وجود دارد که هنگام جوشکاری فولاد باید در نظر بگیرند، زیرا اگر مشخصات کار ایجاب کند، جوش را می‌توان در هر دو طرف یا حتی هر دو انجام داد.

جوش اتصال لبه

هنگامی که یک کار ساخت شامل قطعات ورق فلزی است که دارای لبه های فلنجی هستند، به طور منظم استفاده می شود، قبل از اینکه برای اتصال قطعات فولادی مجاور ساخته شود، یک جوش اتصال لبه در محلی روی لبه ورق فلزی قرار می گیرد. سازندگان فولاد اغلب دو ورق فلز را در کنار هم قرار می دهند تا اقلام را روی یک لبه جوش دهند و یک روکش تمیز ایجاد کنند.

جوشکارهای سیار از کدام اتصالات استفاده می کنند؟

از آنجایی که جوشکاری سیار اغلب در سایت های ساخت و ساز انجام می شود، این نگرانی وجود دارد که آیا آب و هوا بر کار تأثیر می گذارد یا خیر. جوشکاران فولاد کد شده اغلب باید برای شرایط غیرقابل پیش بینی آماده شوند. برای آماده شدن برای این کار، شرکت جوش سیار انتخابی شما، انواع اتصالات جوشی را که باید از قبل استفاده شود، برنامه ریزی می کند.

این مجموعه با توجه به موقعیت مناسب می تواند از هر یک از اتصالات جوشی ذکر شده در بالا استفاده کند. جوشکارهای کدگذاری شده ما خدمات با کیفیت بالایی را ارائه می دهند و تضمین می کنند که پروژه شما موفقیت آمیز است و بهترین شانس برای طول عمر طولانی را دارد.

خدمات جوشکاری را درخواست کنید

اگر به دنبال خدمات مجرب جوشکاری سیار هستید، همین امروز تماس بگیرید. تیم ما می تواند طیف وسیعی از کارهای ساخت فولاد سفارشی، از جمله ساخت در محل و جوشکاری سیار را انجام دهد. ما می‌توانیم کارهایی را برای هر کاری انجام دهیم، از جوشکاری قوس الکتریکی یا جوشکاری MIG یک تیر فولادی ساده گرفته تا کمک به ساخت یک ساختمان اسکلت فلزی سفارشی و کیت برای مونتاژ کردن شما.

با پیروی از این راهنما و در نظر گرفتن این عوامل، می توانید در هنگام خرید اتصالات استیلی جوشی برای پروژه خود تصمیمات آگاهانه بگیرید.

همانطور که می دانید استیل ربیعی به عنوان بهترین مرکز فروش انواع قطعات استیل آماده ارائه بهترین خدمات در زمینه اتصالات جوشی می باشد.

برای اطلاع از قیمت ها با شماره 02166395656 تماس بگیرید.
