لوله پروفیل یکی از کاربردی ترین محصولاتی است که شرکت استیل ربیعی با مناسب ترین قیمت ارائه می دهد.

در مطالب قبلی شما را با شیرآلات فلنج دار آشنا کردیم. در ادامه همراه ما باشید تا اطلاعات بیشتری در مورد لوله های پروفیل به دست آورید.

مشخصات لوله پروفیل

یک لوله از فولاد ضد زنگ با شکل مقطع مستطیل، مربع یا به ندرت، بیضی شکل.

لوله پروفیل ضد زنگ از درجه های فولادی آلیاژی با کروم، نیکل و مولیبدن (برای برخی از گریدها) تولید شده است.

رایج ترین درجه فولاد AISI 201، AISI 304. انواع مختلفی از اجزای آلیاژ امکان استفاده از لوله های شکل را فراهم می کند که دارای خواص فیزیکی و شیمیایی مختلف هستند، با توجه به شرایط عملیاتی آینده، که باعث افزایش طول عمر و افزایش کارایی این محصولات می شود.

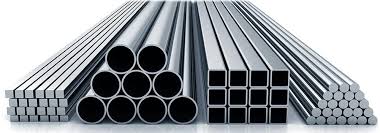

لوله پروفیل

چگونه پروفیل فولاد ضد زنگ ساخته می شود

پروفیل ضد زنگ در خط تولید ماشین آلات جوشکاری با جوشکاری یک شمش گرد با پروفایل همزمان ساخته می شود. روش های مختلفی برای جوشکاری لوله های ضد زنگ با مشخصات استفاده می شود

  • روش جوشکاری با فرکانس بالا از نقاط (HF) ؛
  • ذوب الکترود گاز بی اثر (MIG) ؛
  • روش ذوب الکترودهای تنگستن در یک گاز بی اثر (TIG) ؛
  • روش جوشکاری پلاسما.
  • شرکت ما لوله های پروفیل ضد زنگ TIG (گاز بی اثر Tungset) را تهیه می کند.

پروفیل فولاد ضد زنگ دارای خصوصیات زیر است

  • افزایش مقاومت در برابر خوردگی ؛
  • مقاومت مکانیکی بالا
  • مقاومت در برابر محیط های تهاجمی ؛
  • میزان بالایی از مقاومت در برابر حرارت و ایمنی در برابر آتش را فراهم می کند.
  • اکسید نشده است
  • به راحتی ضد عفونی می شود.
  • قدرت خمش بالا
  • مناسب برای نصب؛
  • اقتصادی در مقایسه با لوله های گرد معمولی.

فرآیند تولید محصولات سطح مربع دشوارتر از روش تولید لوله های گرد است.

استفاده از تجهیزات ویژه و کار سخت با فرض استفاده از آخرین فن آوری ها  تضمین کیفیت محصولات نازک شده حرفه ای می باشد.

لوله های فلزی توخالی با دیواره های ضخیم را با فرمت های مختلف می خوانند. با توجه به بازده و خرید، بیشترین تقاضا برای محصولات مربع بدون درز است.

لوله های پروفیل محصولات بسته هستند که از آهن نورد آزاد می شوند. شرکت های داخلی و خارجی، با بهبود فناوری های رها سازی، کالاهای رقابتی ارائه می دهند.

اندازه های اصلی لوله های پروفیل از سطح مقطع مستطیل (و همچنین مربع و بیضی) در جداول در سایت های رسمی تولید کنندگان ذکر شده است.

لوله های نازک شده در پارامترهای تنظیم شده تحت قالب ورق فلز قرار می گیرند.

در روش تولید لوله پروفیل به صورت گرم و سرد نورد می شوند.

با استفاده از قابلیت انعطاف پذیری فلزات، از هر نوع آماده سازی فولادی تحت تأثیر درجه حرارت بالا در دسترس است.

هر نوع لوله، تیر و پروفیل برای اهداف مشخص در نظر گرفته شده است.

محصولاتی با ضخامت متوسط ​​دیواره از 8 تا 12 میلی متر برای ساخت مناسب هستند.

حتما این مقاله را نیز مطالعه کنید
مشخصه های اتصالات جوشی استنلس استیل

لوله های پروفیل حساب نورد فلزی جهانی با باله های سفت کننده به عنوان بیشترین تقاضا هستند.

آن ها در ساخت و ساز مورد استفاده قرار می گیرند.

  • زمین های ورزشی و بازی؛
  • مراکز و استخرهای ورزشی
  • موانع و نرده ها؛
  • فلزکاری از نوع قاب؛
  • سایبان های مختلف
  • بیلبورد و ….؛
  • ایستگاه های حمل و نقل شهری و غیره.

هر شی به نمایه خاصی نیاز دارد. لوله پروفیل مطابق استاندارد سازی محصول براساس فرم بخش به عنوان “مستطیل”، “مربع”، “بیضی” و چند ضلعی طبقه بندی می شوند.

پردازش لوله های فولادی، مشخصات در حال اجرا، عمدتا به این نوع تقسیم می شوند:

تغییر شکل سرد بدون درز (سرد کشیده و سرد نورد شده) ؛

لوله های فولادی بدون درز داغ (نورد گرم، پرس گرم و فورج گرم) ؛

جوش داده شده گرم (درز طولی، مارپیچی) ؛

محصولات یکپارچه (گریز از مرکز، گرم و کشیده شده)

طولی (جوش داده شده)

مزایای لوله پروفیل

بدون شک، مزیت اصلی پروفروشه مستطیل یا مربع، سختی مکانی قابل توجه آن در مقایسه با یک لوله مقطع دایره ای است. مسئله این است که چنین نمایه بسته دارای چهار سخت کننده است (دو در هر صفحه عمود بر هم). هنگامی که از لوله به عنوان تیر پشتیبانی استفاده می شود و بار در زاویه راست به یکی از صفحات وارد می شود، مقاومت محصول در هنگام خم شدن تقریباً 30 درصد بیشتر از آنالوگ وزن برابر از یک لوله گرد خواهد بود.

این شاخص نزدیک به مشخصات یک میله فلزی جامد خواهد بود، زیرا کار اصلی در مورد مقاومت در برابر خمش و بارهای پیچشی توسط صورت آن انجام می شود. اگر بردار عمل نیرو شناخته شده باشد، می توانید به جای یک بخش مربع، یک مستطیل را با قرار دادن قسمت طولانی پروفیل در امتداد خط ضربه اعمال کنید (به عنوان مثال، برای پرتویی که گرانش به صورت عمودی بر روی آن عمل می کند، و برای ستون حصاری در سطح جلویی پوست).

استفاده از یک لوله مستطیل شکل به جای یک مربع باعث می شود که مصرف مواد محصول تقریباً 10٪ 20 کاهش یابد.

شدت ماده کمی با سختی مکانی زیاد سازه های فلزی از یک لوله مربع شکل تعیین می شود.

علاوه بر این، ظرفیت تحمل هر اسکلت با دهانه (تیرآهن) با در نظر گرفتن نه تنها وزن کار (برای سقف این ماده از برف سقف است، و برای طبقه داخلی همپوشانی) محاسبه می شود.

این واقعیت را نیز در نظر می گیرد که او نیز باید خودش را حمل کند. به عبارت دیگر، با کاهش وزن سازه، ظرفیت تحمل بار مجاز را افزایش می دهیم.

توده کمی از مواد و محصول نهایی در بیشتر موارد اجازه می دهد تا بدون استفاده از تجهیزات بالابر انجام شود.

مقاومت لوله های مربعی اجازه می دهد تا از قسمت نازک تری از پروفیل در سازه های فلزی استفاده شود، که آخرین مقدار برای بسیاری از سازه ها نیست.

به دلیل مساحت کم سطح خارجی، مقاومت آیرودینامیکی محصول کاهش می یابد، بنابراین، طرح می تواند بارهای زیادی از باد را تحمل کند.

به همین دلیل، دیافراگم های نور افزایش می یابند، زیرا از دیواره های باریک فلزی استفاده می شود.

حتما این مقاله را نیز مطالعه کنید
اتصالات استیل دنده ای 201 و مهمترین ویژگی های آن

همچنین صرفه جویی در مصرف مواد محافظ و تزئینی برای رنگ آمیزی صورت می گیرد.

به لطف سطوح صاف، پردازش لوله های مربع و مستطیل از نظر فنی بسیار آسان تر از لوله های گرد است.

بتونه کاری و رنگ آمیزی آن ها راحت تر است، ترکیبات محافظ بهتر در هواپیما نگهداری می شوند.

چنین محصولات فلزی، به عنوان مثال، در مقایسه با پرتو یا کانال I، دسترسی به مناطق دشوار نیستند، که به طور مثبت بر مقاومت در برابر خوردگی محصول مونتاژ شده تأثیر می گذارد.

بنابراین، طرحی که در آن تمام سطوح “در معرض دید”، به بهترین وجه مطابق با الزامات بهداشتی و بهداشتی است.

محافظت در برابر آتش از قاب های فلزی و عناصر تحمل بار موثرتر می شود.

صورت های صاف پروفروب ها ارگونومی بسیار خوبی را در اختیار آن قرار می دهد، که در ساخت و ساز بسیار ارزشمند است.

این پروفیل های بخش بسته به طور ثابت به هر عنصر سازه ای متصل می شوند، آنها بسیار راحت در امتداد صفحات تحمل قرار می گیرند.

لوله های پروفیل حداقل فضای نزدیک به پایه را اشغال می کنند، در قاب ها مناطق مرده تشکیل نمی دهند.

آن ها برای پیچاندن پیچ های خودکاری مناسب هستند، آنها به راحتی با مواد ورق پوشانده می شوند.

نکته مهم دیگر سهولت کار در اتصال لوله های مستطیل یا مربع و در نتیجه افزایش سرعت نصب است.

به عنوان مثال، برای ایجاد یک خمش زاویه دار، نیازی به انجام برش های قطعه ای روی قطعه کار نیست، مانند این که مجبور باشید لوله های مقطع دایره ای را به هم متصل کنید.

جوشکاری روی خط ساده تر از محیط است، می توان از دستگاه های اتوماتیک و نیمه اتوماتیک استفاده کرد، کنترل کیفیت بسیار راحت تر است.

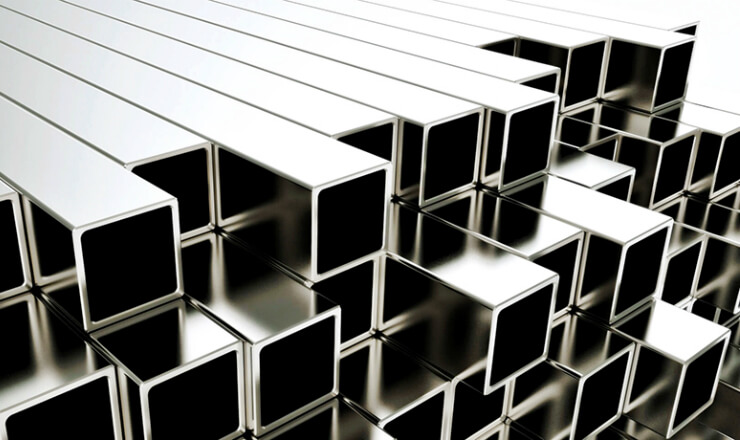

لوله پروفیل

خرید لوله پروفیل

برای اینکه سازه فلزی دارای مشخصات عملیاتی طراحی و دوام کافی باشد، لازم است نوع لوله پروفیل را با دقت انتخاب کنید.

معیارهای طبقه بندی بسیاری وجود دارد و هر یک از آن ها خصوصیات خاصی از یک محصول خاص را نشان می دهد.

نحوه تولید

بسته به ویژگی های فرایند تولید، لوله های پروفیل، مانند لوله های گرد سنتی، به جوش داده شده و بدون درز، نورد گرم و نورد سرد تقسیم می شوند.

لوله های نورد گرم (ساخته شده از نوار نورد گرم) ساختاری و هدف کلی دارند، آن ها برای ایجاد سازه های فلزی خیابان، و همچنین برای نصب پایه های ساختمان و اسکلت های تحمل بار استفاده می شوند.

آن ها، به دلیل پردازش خالی جاهای خالی، در برخی از ناهمواری های سطح متفاوت هستند، اما تنش های داخلی ندارند.

نورد گرم اجازه تولید لوله های لوله ای با قطر بزرگ (از 80×80) و با افزایش ضخامت دیواره را می دهد.

از آنجا که تغییر شکل فولاد آلیاژی و کربن بالا در دمای بالا آسانتر است لوله های HA اغلب دارای خواص ضد خوردگی هستند.

لوله های پروفیل نورد گرم بسیار ارزان تر از لوله های نورد سرد هستند.

حتما این مقاله را نیز مطالعه کنید
کاربرد اتصالات جوشی استنلس استیل

لوله های پروفیل نورد سرد در کارخانه های با تکنولوژی بالا امکان تولید پروفیل با کیفیت بسیار بالا را فراهم می کند.

این مربوط به پاکیزگی سطح و دقت ابعاد هندسی است.

این نوع لوله برای ایجاد محصولاتی انتخاب می شود که تحت نیازهای عملیاتی افزایش یافته باشند.

تغییر شکل قطعه کار بدون استفاده از درجه حرارت بالا باعث می شود لوله پروفیل در برابر فشار داخلی یا خارجی مقاومت بیشتری داشته باشد در حالی که در برابر خم شدن انعطاف پذیرتر است.

مقاومت لوله های یکپارچه بسیار بیشتر از لوله های جوشکاری شده الکتریکی است، زیرا جوشکاری با کیفیت پایین می تواند نقطه ضعفی باشد.

علاوه بر این، لوله های بدون درز به شکل گرم معمولاً با ضخامت دیواره بزرگ تا چندین سانتی متر ساخته می شوند.

لوله های بدون درز در برابر فشار بالا، شکل پذیری، کیفیت خوب سطوح مقاوم هستند.

مواد سازنده

لوله های پروفیل را می توان از هر فولاد کربنی (GOST 380 2005 یا GOST 1050 88) 08ps، 1ps، 2ps، 1sp / ps، 2sp / ps، St3sp / ps، St3sp / ps5، 10، 20، 35، 45، 15xM و به زودی. برای قطعات مهم، از فولاد کم آلیاژ کم 09G2S (GOST 19281 89) اغلب استفاده می شود.

خواص ضد خوردگی بهبود یافته لوله های شکلی هستند که با یک لایه نازک روی پوشانده شده اند و در آنها 5 برابر کندتر از سیاه های معمولی زنگ می زند.

روی با غوطه ور شدن لوله در ذوب روی یا پاشش رخ می دهد.

از هر دو سطح داخلی و خارجی می توان محافظت کرد.

مقاومت به خوردگی کاملاً مطلق توسط لوله های پروفیل ساخته شده از فولاد ضد زنگ نشان داده می شود، که معمولاً از AISI 304 و AISI 316 ساخته می شوند، کمی کمتر از AISI 439، 430، 409.

آن ها عمدتا برای اجرای جزئیات معماری ساختمان استفاده می شوند و اغلب برای ایجاد اسکلت های حمل Proftruba از فولاد ضد زنگ در برابر سایش، مقاومت در برابر حرارت، انواع گزینه های پایان (سنگ زنی، پرداخت، انفجار شن و ماسه، اچ …) مقاوم است.

از هر ماده ای که برای تولید لوله های مستطیلی یا مربعی استفاده می شود، الزامات مربوط به هندسه پروفیل های بسته یکسان خواهد بود.

گوشه های گرد

این پارامتر توسط GOST های فعلی، مطابق با آن، لوله ها تولید می شوند.

بهینه شعاع زاویه در 2S (دو برابر ضخامت دیواره) یا 2.5S برای لوله های دارای دیواره ضخیم تر از 2.5 میلی متر است.

بسته به شرایط ساخت و مشخصات تجهیزات، در واقع شعاع گرد شدن گوشه ها اغلب از شعاع طراحی بیشتر است، که به تولید کننده اجازه می دهد لوله های پروفیل را آسان تر و ارزان تر کند.

لوله های با دور بسیار کوچک زیبا تر به نظر می رسند، اما سنگین تر و گرانتر از لوله های استاندارد هستند.

توجه داشته باشید که بیش از حد گرد (لبه کوچک استحکام) و زاویه های بسیار مستقیم (وزن بزرگ خود) می توانند ظرفیت تحمل سازه را کاهش دهند.
