شیرآلات فلنج دار

شیرآلات فلنج دار یکی از پرکاربردترین انواع شیرآلات صنعتی در خطوط لوله هستند که اتصال آن‌ها به خط لوله به کمک فلنج، پیچ و مهره و گسکت انجام می‌شود. این نوع اتصال علاوه بر استحکام مناسب، امکان باز کردن شیر از روی خط را برای تعمیر، تعویض یا سرویس دوره‌ای فراهم می‌کند؛ به همین دلیل شیرهای فلنجی در بسیاری از پروژه‌های صنعتی، تأسیسات، خطوط آب، نفت، گاز، بخار و صنایع پتروشیمی مورد استفاده قرار می‌گیرند.

در مجموعه اتصالات استیل ربیعی می‌توانید انواع شیرآلات فلنج دار را متناسب با نوع سیال، فشار کاری، دما، سایز خط و استاندارد مورد نیاز پروژه بررسی و تهیه کنید.

شیر فلنجی چیست؟

شیر فلنجی یا Flanged Valve به شیری گفته می‌شود که در دو سر بدنه آن فلنج تعبیه شده است. این فلنج‌ها مقابل فلنج خط لوله قرار گرفته و به وسیله پیچ و مهره به یکدیگر متصل می‌شوند. برای ایجاد آب‌بندی مناسب نیز معمولاً از گسکت متناسب با نوع سیال، دما و فشار سیستم استفاده می‌شود.

برخلاف شیرهای رزوه‌ای که با اتصال دنده‌ای نصب می‌شوند یا شیرهای جوشی که مستقیماً به خط لوله جوش داده می‌شوند، شیرآلات فلنج دار قابلیت جداسازی ساده‌تری از خط لوله دارند. همین ویژگی، تعمیر و نگهداری تجهیزات را به‌خصوص در خطوط صنعتی بزرگ آسان‌تر می‌کند.

البته انتخاب اتصال فلنجی، رزوه‌ای، ساکت‌ولد یا جوشی تنها بر اساس سایز شیر انجام نمی‌شود و عواملی مانند فشار و دمای کاری، نوع سیال، کلاس خط، الزامات ایمنی و استاندارد طراحی پروژه نیز در آن مؤثر هستند.

مزایای شیرآلات فلنج دار

یکی از مهم‌ترین دلایل استفاده گسترده از شیرهای فلنجی، امکان نصب و جداسازی آن‌ها بدون برش خط لوله است. این موضوع در پروژه‌هایی که شیرآلات به سرویس، بازرسی یا تعویض دوره‌ای نیاز دارند اهمیت زیادی دارد.

از دیگر مزایای شیرآلات فلنج دار می‌توان به موارد زیر اشاره کرد:

• مناسب برای بسیاری از خطوط لوله صنعتی با سایزهای مختلف
• استحکام مناسب اتصال در فشارها و دماهای کاری مختلف
• امکان باز کردن شیر از روی خط جهت تعمیر یا تعویض
• تنوع بالا در جنس بدنه، کلاس فشاری و نوع شیر
• امکان استفاده در خطوط آب، بخار، نفت، گاز و سیالات صنعتی
• قابلیت انتخاب فلنج و گسکت متناسب با استاندارد پروژه
• مناسب برای تأسیسات و خطوطی که تعمیر و نگهداری آن‌ها اهمیت زیادی دارد

انواع شیرآلات فلنج دار

شیر فلنجی یک نوع مشخص از مکانیزم شیر نیست؛ بلکه «فلنجی» به نوع اتصال شیر به خط لوله اشاره دارد. بنابراین بسیاری از انواع شیرآلات صنعتی را می‌توان با اتصال فلنجی تهیه کرد.

شیر توپی فلنج دار

شیر توپی فلنج دار یا Ball Valve فلنجی برای قطع و وصل سریع جریان مورد استفاده قرار می‌گیرد. این شیرها معمولاً با چرخش 90 درجه‌ای عمل کرده و در خطوط مختلف صنعتی کاربرد دارند.

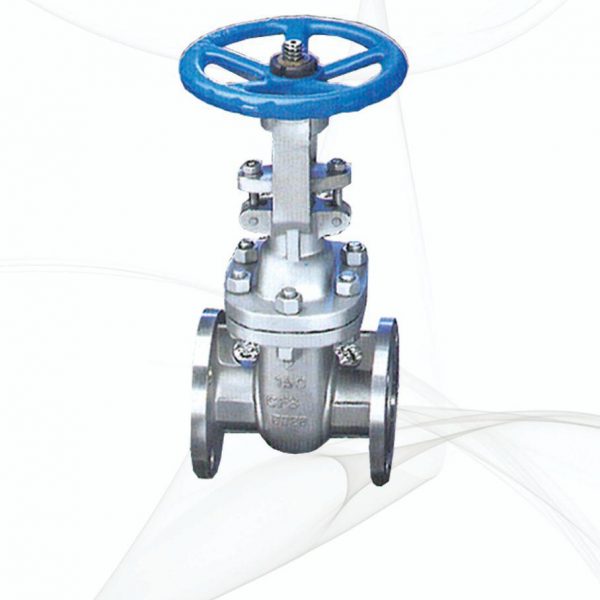

شیر کشویی فلنج دار

شیر کشویی فلنج دار یا Gate Valve معمولاً در خطوطی مورد استفاده قرار می‌گیرد که هدف اصلی، باز یا بسته کردن کامل مسیر جریان است. در حالت کاملاً باز، افت فشار ایجادشده توسط این نوع شیر معمولاً پایین است.

شیر پروانه‌ای فلنج دار

شیر پروانه‌ای فلنج دار یا Butterfly Valve به دلیل وزن و ابعاد مناسب، به‌خصوص در سایزهای بالا بسیار پرکاربرد است. بسته به طراحی، این شیرها می‌توانند به‌صورت فلنجی، ویفری یا لاگ تولید شوند.

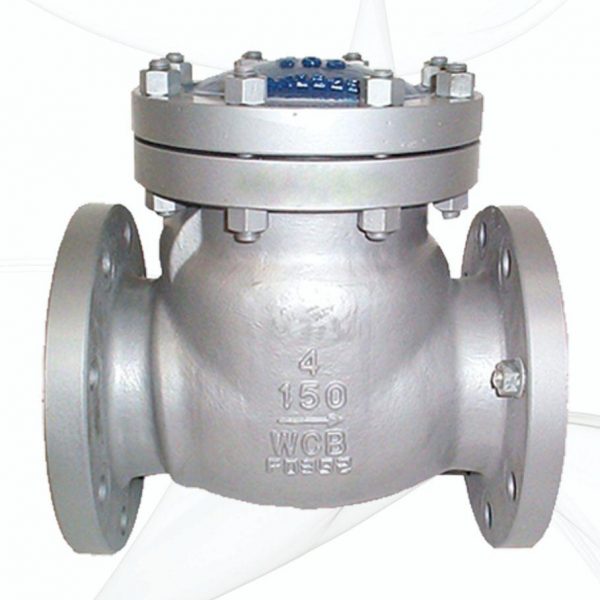

شیر یکطرفه فلنج دار

شیر یکطرفه فلنج دار یا Check Valve برای جلوگیری از برگشت جریان در خط لوله مورد استفاده قرار می‌گیرد و در مدل‌ها و طراحی‌های مختلفی عرضه می‌شود.

شیر سوزنی، گلوب و کنترلی فلنج دار

در خطوطی که کنترل یا تنظیم جریان اهمیت دارد، بسته به شرایط فرآیندی می‌توان از شیرهای گلوب، کنترلی یا سایر مدل‌های مناسب با اتصال فلنجی استفاده کرد.

شیرآلات فلنج دار در چه صنایعی استفاده می‌شوند؟

به دلیل تنوع بسیار زیاد شیرهای فلنجی، این محصولات در طیف وسیعی از صنایع و تأسیسات کاربرد دارند؛ از جمله:

• صنایع نفت، گاز و پتروشیمی
• پالایشگاه‌ها
• نیروگاه‌ها
• خطوط انتقال و توزیع آب
• سیستم‌های بخار
• تأسیسات صنعتی و ساختمانی
• صنایع غذایی و دارویی با متریال مناسب
• صنایع شیمیایی
• سیستم‌های سرمایش و گرمایش
• کارخانه‌ها و واحدهای تولیدی

نوع شیر و متریال مورد استفاده باید متناسب با شرایط واقعی هر پروژه انتخاب شود.

استاندارد شیرآلات فلنج دار

هنگام خرید شیر فلنجی توجه به استاندارد ساخت و اتصال اهمیت زیادی دارد. در پروژه‌های صنعتی ممکن است استانداردهای مختلف ASME/ANSI، DIN، EN یا استانداردهای مشخص‌شده توسط کارفرما مورد استفاده قرار گیرند.

برای نمونه، استاندارد ASME B16.34 یکی از استانداردهای شناخته‌شده مرتبط با شیرهای صنعتی فلنجی، رزوه‌ای و جوشی است. همچنین ابعاد و مشخصات بسیاری از فلنج‌های فولادی بر اساس استانداردهایی مانند ASME B16.5 انتخاب می‌شوند.

نکته مهم این است که استاندارد فلنج شیر و فلنج خط لوله باید از نظر مواردی مانند سایز اسمی، کلاس فشاری، ابعاد اتصال، تعداد و موقعیت سوراخ پیچ‌ها و نوع سطح آب‌بندی با یکدیگر سازگار باشند.

کلاس فشار شیر فلنجی

یکی از مهم‌ترین مشخصات هنگام انتخاب شیرآلات فلنج دار، کلاس فشاری است.

بسته به استاندارد و نوع شیر، محصول ممکن است با کلاس‌هایی نظیر Class 150، Class 300، Class 600 و بالاتر عرضه شود. در استانداردهای متریک نیز ممکن است با مشخصاتی مانند PN10، PN16، PN25، PN40 و موارد مشابه مواجه شوید.

نباید کلاس شیر را تنها بر اساس فشار اسمی خط انتخاب کرد؛ زیرا فشار مجاز کاری به جنس قطعه، دمای سیال و استاندارد طراحی آن نیز وابسته است. بنابراین برای خطوط حساس صنعتی بهتر است مشخصات فنی پروژه پیش از خرید به‌طور کامل بررسی شود.

تفاوت فلنج Raised Face و Flat Face

نوع سطح فلنج یکی دیگر از مواردی است که در زمان انتخاب شیر فلنجی باید به آن توجه شود.

فلنج Raised Face یا RF

Raised Face یکی از متداول‌ترین سطوح فلنج در سیستم‌های لوله‌کشی صنعتی است. در این طراحی، سطح تماس گسکت نسبت به بخش اطراف فلنج کمی برجسته‌تر است و آب‌بندی در محدوده مشخصی از سطح فلنج انجام می‌شود.

فلنج Flat Face یا FF

در فلنج Flat Face، سطح تماس فلنج به‌صورت تخت طراحی شده است. این نوع سطح در برخی تجهیزات و فلنج‌های چدنی و کاربردهای مشخص مورد استفاده قرار می‌گیرد.

تطابق نوع Face دو فلنج و انتخاب صحیح گسکت اهمیت زیادی دارد و بهتر است بر اساس استاندارد و مشخصات فنی پروژه انجام شود.

جنس شیرآلات فلنج دار

شیرهای فلنجی بر اساس نوع کاربرد در متریال‌های مختلفی تولید می‌شوند. جنس مناسب باید با توجه به نوع سیال، خورندگی محیط، فشار، دما و شرایط کاری انتخاب شود.

از متریال‌های رایج می‌توان به موارد زیر اشاره کرد:

شیر فلنجی چدنی: پرکاربرد در بسیاری از خطوط آب، تأسیسات و کاربردهای عمومی متناسب با مشخصات محصول.

شیر فلنجی فولادی: مناسب بسیاری از کاربردهای صنعتی، پالایشگاهی، نفت، گاز و خطوط فرآیندی.

شیر فلنجی استنلس استیل: مناسب محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد و در گریدهای مختلف تولید می‌شود.

علاوه بر جنس بدنه، جنس سیت، استم، توپی یا دیسک و همچنین گسکت و آب‌بندهای شیر نیز باید متناسب با سیال و شرایط کار انتخاب شود.

هنگام خرید شیرآلات فلنج دار به چه مواردی توجه کنیم؟

برای انتخاب یک شیر فلنجی مناسب، صرفاً دانستن سایز خط کافی نیست. بهتر است هنگام استعلام قیمت یا ثبت سفارش اطلاعات زیر مشخص باشد:

1. نوع شیر: توپی، کشویی، پروانه‌ای، یکطرفه، گلوب و…
2. سایز اسمی: DN یا NPS
3. جنس بدنه: چدن، فولاد، استنلس استیل و…
4. کلاس یا فشار نامی: Class یا PN
5. نوع سیال: آب، بخار، گاز، نفت، مواد شیمیایی و…
6. دمای کاری
7. فشار کاری
8. استاندارد مورد نیاز پروژه
9. نوع سطح فلنج: مانند RF یا FF در صورت نیاز
10. نوع عملکرد: دستی، گیربکسی، پنوماتیک، برقی یا سایر عملگرها
11. برند یا کشور سازنده در صورت وجود الزام پروژه

ارائه این اطلاعات هنگام استعلام باعث می‌شود محصول مناسب‌تری پیشنهاد شود و احتمال مغایرت شیر با شرایط خط کاهش پیدا کند.

قیمت شیرآلات فلنج دار

قیمت شیرآلات فلنج دار به عوامل متعددی وابسته است و نمی‌توان یک قیمت ثابت برای تمام مدل‌ها اعلام کرد.

نوع شیر، سایز، جنس بدنه، کلاس فشاری، متریال قطعات داخلی، برند، نوع عملگر و استاندارد ساخت از مهم‌ترین عوامل تأثیرگذار بر قیمت هستند.

به‌عنوان مثال، قیمت یک شیر پروانه‌ای فلنجی چدنی با یک شیر توپی فلنجی استنلس استیل با کلاس فشار بالا تفاوت قابل توجهی خواهد داشت.

برای دریافت قیمت دقیق بهتر است مشخصات فنی مورد نیاز پروژه، تعداد و در صورت امکان تصویر پلاک یا دیتاشیت محصول را برای کارشناسان فروش ارسال کنید.

خرید شیرآلات فلنج دار از اتصالات استیل ربیعی

انتخاب صحیح شیرآلات صنعتی نقش مهمی در عملکرد، ایمنی و هزینه‌های تعمیر و نگهداری سیستم لوله‌کشی دارد. به همین دلیل پیشنهاد می‌شود قبل از خرید شیر فلنجی، نوع سیال، فشار، دما، سایز، متریال و استاندارد مورد نیاز پروژه به‌دقت بررسی شود.

اتصالات استیل ربیعی امکان تأمین انواع شیرآلات فلنج دار مورد استفاده در پروژه‌های صنعتی و تأسیساتی را فراهم کرده است. برای اطلاع از موجودی، مشخصات فنی و قیمت شیرآلات فلنج دار می‌توانید با کارشناسان مجموعه با شماره 02166395656 تماس بگیرید و مشخصات مورد نیاز پروژه خود را اعلام کنید.

سوالات متداول درباره شیرآلات فلنج دار

شیر فلنجی چیست؟

شیر فلنجی نوعی شیر صنعتی است که دو سر آن دارای اتصال فلنج بوده و به کمک پیچ، مهره و گسکت به فلنج خط لوله متصل می‌شود.

مهم‌ترین مزیت شیر فلنجی چیست؟

یکی از مزیت‌های مهم آن، امکان باز کردن و خارج کردن شیر از خط بدون نیاز به برش لوله است؛ موضوعی که تعمیر، سرویس و تعویض شیر را ساده‌تر می‌کند.

شیر فلنجی برای چه سیالاتی مناسب است؟

بسته به طراحی و متریال شیر، می‌توان از شیرهای فلنجی برای آب، بخار، نفت، گاز، مواد شیمیایی و بسیاری از سیالات صنعتی استفاده کرد. انتخاب متریال باید بر اساس مشخصات سیال و شرایط کاری انجام شود.

تفاوت شیر فلنجی و شیر دنده‌ای چیست؟

تفاوت اصلی در نحوه اتصال به خط لوله است. شیر دنده‌ای از طریق رزوه و شیر فلنجی از طریق فلنج و پیچ و مهره متصل می‌شود. انتخاب میان این دو به سایز، فشار، دما، سیال و الزامات پروژه بستگی دارد.

برای استعلام قیمت شیر فلنجی چه اطلاعاتی لازم است؟

نوع شیر، سایز، جنس، کلاس یا PN، نوع سیال، فشار و دمای کاری و تعداد مورد نیاز از مهم‌ترین اطلاعاتی هستند که به انتخاب و قیمت‌گذاری دقیق‌تر محصول کمک می‌کنند.
