توضیحات

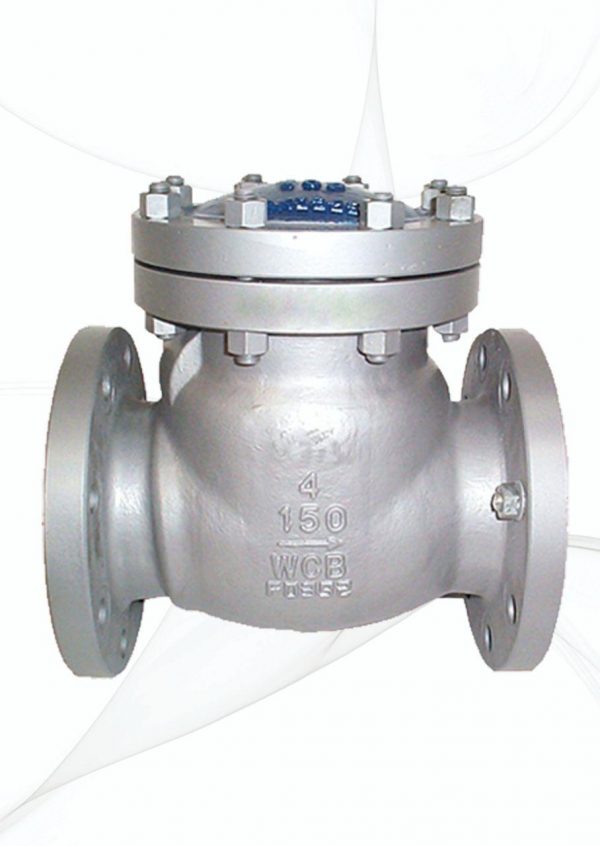

شیر یکطرفه فلنج دار یا Flanged Check Valve یکی از تجهیزات مهم در سیستمهای لولهکشی است که برای جلوگیری از برگشت جریان سیال مورد استفاده قرار میگیرد. این شیر بهصورت خودکار و بر اساس جهت و فشار جریان عمل میکند و در حالت عادی اجازه عبور سیال را تنها در یک جهت میدهد.
اتصال این نوع شیر به لوله از طریق فلنج انجام میشود؛ به همین دلیل برای خطوط لوله صنعتی، تأسیسات آب و فاضلاب، سیستمهای آبرسانی، موتورخانهها، صنایع نفت و گاز و بسیاری از کاربردهای صنعتی گزینهای مناسب محسوب میشود.
عملکرد خودکار شیر یکطرفه باعث میشود برای باز و بسته کردن آن معمولاً به اپراتور یا عملگر خارجی نیازی نباشد. زمانی که فشار سیال در جهت صحیح باشد، مسیر عبور باز میشود و با کاهش فشار یا ایجاد جریان معکوس، مکانیزم داخلی شیر مانع برگشت سیال خواهد شد.
شیر یکطرفه فلنج دار چگونه کار میکند؟
اساس عملکرد شیر یکطرفه فلنجی بر اختلاف فشار در دو طرف شیر است. هنگامی که فشار سیال در سمت ورودی بیشتر از فشار سمت خروجی باشد، دیسک یا عضو متحرک شیر جابهجا شده و مسیر عبور سیال باز میشود.
اگر جریان متوقف شود یا سیال بخواهد در جهت مخالف حرکت کند، دیسک به محل نشیمن خود بازمیگردد و مسیر را میبندد. این عملکرد از برگشت سیال و بروز مشکلاتی مانند ضربه قوچ، چرخش معکوس پمپ و آسیب به تجهیزات جلوگیری میکند.
نوع مکانیزم داخلی بسته به مدل شیر میتواند متفاوت باشد. شیر یکطرفه لولایی، شیر یکطرفه ویفری و شیر یکطرفه دیسکی از نمونههایی هستند که در سیستمهای مختلف مورد استفاده قرار میگیرند.
مهمترین کاربردهای شیر یکطرفه فلنج دار
شیرهای یکطرفه فلنجدار در بخشهای مختلف صنعت و تأسیسات مورد استفاده قرار میگیرند. مهمترین کاربردهای آن عبارتاند از:
- خطوط انتقال و توزیع آب
- سیستمهای آبرسانی ساختمانها و مجموعههای صنعتی
- تأسیسات موتورخانه
- خطوط مکش و دهش پمپها
- سیستمهای آب و فاضلاب
- صنایع نفت، گاز و پتروشیمی
- صنایع شیمیایی
- سیستمهای سرمایش و گرمایش
- خطوط انتقال سیالات صنعتی
- تأسیسات نیروگاهی
- سیستمهای آبیاری و انتقال آب
یکی از کاربردهای مهم این شیر در خطوط خروجی پمپ است. نصب صحیح شیر یکطرفه در این قسمت میتواند از برگشت سیال به سمت پمپ و ایجاد فشار نامناسب روی تجهیزات جلوگیری کند.
مزایای شیر یکطرفه فلنج دار
استفاده از شیر یکطرفه فلنجی مزایای مختلفی برای سیستم لولهکشی دارد. مهمترین مزایا عبارتاند از:
جلوگیری از برگشت سیال
اصلیترین وظیفه شیر یکطرفه، جلوگیری از حرکت سیال در خلاف جهت طراحیشده است. این ویژگی به محافظت از تجهیزات و حفظ عملکرد صحیح سیستم کمک میکند.
محافظت از پمپ و تجهیزات
برگشت جریان میتواند باعث وارد شدن فشار و تنش به پمپها و تجهیزات متصل به خط شود. استفاده از یک شیر یکطرفه مناسب، احتمال بروز این مشکلات را کاهش میدهد.
عملکرد خودکار
این شیر برای عملکرد معمول خود به نیروی خارجی یا اپراتور نیاز ندارد و بر اساس شرایط فشار و جریان داخل خط باز و بسته میشود.
اتصال فلنجی مطمئن
اتصال فلنجی امکان نصب محکم شیر روی خط لوله را فراهم میکند و در صورت استفاده از فلنج، گسکت و پیچومهره مناسب، میتوان به یک اتصال مطمئن و آببندیشده دست یافت.
مناسب برای خطوط صنعتی
شیرهای یکطرفه فلنجدار در سایزها، فشارها و متریالهای مختلف تولید میشوند و به همین دلیل قابلیت استفاده در طیف وسیعی از سیستمهای صنعتی را دارند.
انواع شیر یکطرفه فلنج دار
شیرهای یکطرفه فلنجی بر اساس نوع مکانیزم داخلی، جنس بدنه، فشار کاری، سایز و نوع سیال دستهبندی میشوند.
شیر یکطرفه فلنجی لولایی
در این مدل، دیسک شیر روی یک محور لولایی حرکت میکند. با عبور جریان، دیسک باز شده و با برگشت جریان، روی نشیمن قرار میگیرد.
این مدل برای بسیاری از خطوط انتقال آب و سیالات صنعتی کاربرد دارد و در سایزهای مختلف قابل تولید و عرضه است.
شیر یکطرفه فلنجی دیسکی
در مدل دیسکی، عضو مسدودکننده بهصورت دیسک طراحی شده و برای باز و بسته کردن مسیر جریان حرکت میکند. طراحی این مدل میتواند باعث کاهش فضای مورد نیاز برای نصب شود.
شیر یکطرفه ویفری
شیرهای یکطرفه ویفری معمولاً طراحی فشردهای دارند و بین دو فلنج قرار میگیرند. وزن و ابعاد کمتر این مدل باعث شده در برخی سیستمها گزینه مناسبی برای نصب در فضاهای محدود باشد.
جنس بدنه شیر یکطرفه فلنج دار
جنس شیر باید متناسب با نوع سیال، دما، فشار و شرایط محیطی انتخاب شود. برخی از متریالهای رایج عبارتاند از:
چدن: برای بسیاری از سیستمهای آب و تأسیسات عمومی مورد استفاده قرار میگیرد و از نظر اقتصادی گزینه مناسبی محسوب میشود.
فولاد کربنی: برای کاربردهای صنعتی و خطوطی که به مقاومت مکانیکی بالاتری نیاز دارند، استفاده میشود.
فولاد ضدزنگ یا استنلس استیل: در شرایطی که مقاومت در برابر خوردگی اهمیت بالایی دارد، مانند برخی خطوط مواد شیمیایی یا سیالات خورنده، مورد استفاده قرار میگیرد.
برنز و برنج: در برخی سیستمهای تأسیساتی و خطوط با شرایط کاری مشخص کاربرد دارند.
انتخاب جنس مناسب تنها بر اساس جنس لوله انجام نمیشود و باید نوع سیال، فشار، دمای کاری و استانداردهای طراحی سیستم نیز در نظر گرفته شود.
مشخصات فنی شیر یکطرفه فلنج دار
مشخصات فنی این محصول بسته به مدل و سازنده متفاوت است، اما هنگام انتخاب معمولاً باید موارد زیر بررسی شوند:
| مشخصه | توضیحات |
|---|---|
| نوع شیر | یکطرفه فلنجی |
| نوع اتصال | فلنجی |
| سایز | متناسب با قطر خط لوله |
| جنس بدنه | چدن، فولاد، استیل و… |
| جنس دیسک | متناسب با مدل و کاربرد |
| فشار کاری | بر اساس کلاس یا رده فشاری |
| دمای کاری | وابسته به متریال و نوع سیال |
| نوع سیال | آب، فاضلاب، سیالات صنعتی و… |
| نوع مکانیزم | لولایی، دیسکی، ویفری و… |
| استاندارد | بسته به سازنده و کاربرد |
برای انتخاب دقیق، صرفاً توجه به سایز شیر کافی نیست و باید تمام پارامترهای عملیاتی خط بررسی شوند.
هنگام خرید شیر یکطرفه فلنج دار به چه نکاتی توجه کنیم؟
برای خرید شیر یکطرفه فلنج دار بهتر است پیش از انتخاب محصول، مشخصات فنی خط لوله بهطور کامل بررسی شود. مهمترین موارد عبارتاند از:
۱. سایز شیر
سایز شیر باید با قطر اسمی خط لوله و فلنجهای موجود سازگار باشد. انتخاب سایز نامناسب میتواند باعث ایجاد مشکل در نصب یا افزایش افت فشار شود.
۲. فشار کاری
فشار کاری سیستم باید با محدوده مجاز شیر مطابقت داشته باشد. استفاده از شیری که برای فشار موردنظر طراحی نشده است، میتواند ایمنی و عملکرد سیستم را تحت تأثیر قرار دهد.
۳. نوع سیال
آب، فاضلاب، روغن، مواد شیمیایی و سایر سیالات رفتار یکسانی ندارند. جنس بدنه، دیسک، سیت و آببندی باید با سیال مورد استفاده سازگار باشد.
۴. دمای کاری
دمای سیال نیز یکی از پارامترهای مهم در انتخاب شیر است؛ زیرا دمای بالا یا پایین میتواند روی متریال بدنه و اجزای آببندی تأثیر بگذارد.
۵. نوع اتصال و استاندارد فلنج
ابعاد فلنج شیر باید با فلنج خط لوله مطابقت داشته باشد. بررسی استاندارد و کلاس فلنج پیش از خرید اهمیت زیادی دارد.
۶. افت فشار
طراحی داخلی شیر میتواند روی افت فشار سیستم تأثیر بگذارد. در خطوطی که دبی بالا یا حساسیت زیادی به افت فشار وجود دارد، این موضوع باید با دقت بیشتری بررسی شود.
قیمت شیر یکطرفه فلنج دار
قیمت شیر یکطرفه فلنج دار به عوامل مختلفی بستگی دارد و نمیتوان یک قیمت ثابت برای تمام مدلها در نظر گرفت. سایز، جنس بدنه، نوع مکانیزم، کلاس فشاری، برند سازنده، جنس قطعات داخلی و نوع آببندی از مهمترین عوامل مؤثر بر قیمت هستند.
برای مثال، یک شیر یکطرفه فلنجی چدنی برای سیستم آبرسانی معمولی از نظر قیمت با مدل فولادی یا استنلس استیل مناسب برای شرایط صنعتی متفاوت خواهد بود.
بنابراین هنگام مقایسه قیمت، بهتر است مشخصات فنی محصولات نیز در کنار قیمت بررسی شود تا محصول انتخابشده از نظر عملکرد و طول عمر با نیاز سیستم مطابقت داشته باشد.
خرید شیر یکطرفه فلنج دار
اگر به دنبال خرید شیر یکطرفه فلنج دار هستید، پیش از ثبت سفارش حتماً سایز، فشار کاری، جنس بدنه، نوع سیال، دمای کاری و استاندارد فلنج را مشخص کنید. این اطلاعات به شما کمک میکند محصولی متناسب با شرایط واقعی خط لوله انتخاب کنید.
همچنین در پروژههای صنعتی، انتخاب شیر تنها بر اساس قیمت توصیه نمیشود؛ زیرا کیفیت متریال، طراحی مکانیزم داخلی، کیفیت آببندی و تناسب شیر با شرایط عملیاتی میتواند تأثیر مستقیمی بر عملکرد و طول عمر سیستم داشته باشد.
جمعبندی
شیر یکطرفه فلنج دار یکی از تجهیزات پرکاربرد در خطوط انتقال سیالات است که وظیفه اصلی آن جلوگیری از برگشت جریان است. این شیر با توجه به طراحی، سایز، متریال و کلاس فشاری میتواند در سیستمهای آبرسانی، تأسیسات، پمپها، صنایع نفت و گاز، پتروشیمی و بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرد.
برای انتخاب مدل مناسب، باید مشخصات خط لوله از جمله سایز، فشار، دما، نوع سیال، دبی و استاندارد اتصال بررسی شود. انتخاب صحیح شیر علاوه بر افزایش اطمینان سیستم، میتواند از آسیب به تجهیزات و ایجاد مشکلات ناشی از برگشت جریان جلوگیری کند.
